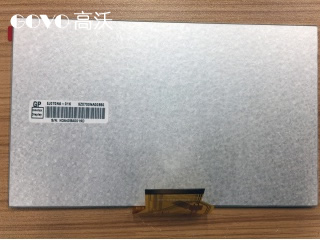

奇美液晶模组EJ070NA-01K 应用详情

基础信息 :

品牌:奇美

型号名称:EJ070NA-01K

屏幕类型: a-Si TFT-LCD , 液晶模组

屏幕尺寸:7.0吋 适用于车载显示数码相框便携式DVD

最大额定 :工作温度-20 ~ 60 °C存储温度-30 ~ 70 °C

RoHS:RoHS

典型特征 :表面雾面6/8位灰阶可选风景模式白光LED背光宽屏上/下,左/右翻转显示

备注信息 :DE/SYNC model selectable; 2 in 1 FPC (Z shape)



奇美液晶模组EJ070NA-01K 光学详情

基础信息 :亮度(cd/m²)400 (Typ.)对比度 500:1 (Typ.) (透射)

最佳角度:6 o'clock响应速度10/15 (Typ.)(Tr/Td) ms

可视角度:70/70/50/70 (Typ.)(CR≥10)光学模式TN，常白显示，透射式

色彩性能 :色度Wx:0.310; Wy:0.330颜色数量 262K/16.7M (6-bit / 6-bit + Dithering) 色域 50% NTSC (CIE1931) 白场变动1.33/1.43 (Typ./Max.)(9 points) 白场变动 = 最大值 / 最小值



奇美液晶模组EJ070NA-01K 结构详情

像素特征 :分辨率800(RGB)×480 , WVGA像素配置 RGB垂直条状 点间距(W×H)0.0642×0.1790 mm像素间距(W×H)0.1926×0.1790 mm

物理尺寸 :显示尺寸154.08(W)×85.92(H) mm 外观尺寸164.9(W)×100(H) mm可视尺寸156.7(W)×89.1(H) mm 外观厚度3.35±0.3 mm

外观特征 :物理形状平面矩形风景肖像风景模式宽高比(W:H)16:9外观样式 -

安装方式 :Without

其它细节 :重量117g (Typ.)

表面处理:雾面
