GE phoenix x|aminer 3D Xray/CT检测机 X光检查机 X射线检测苏州

Phoenix X|aminer

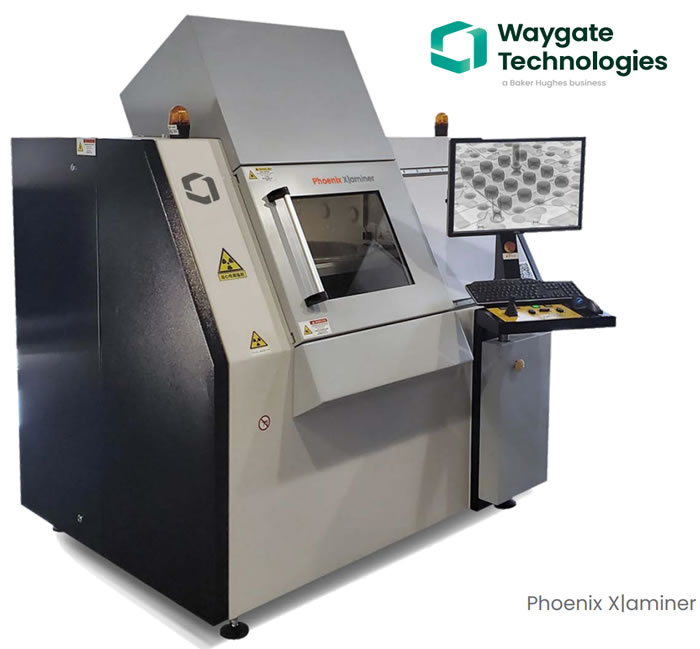

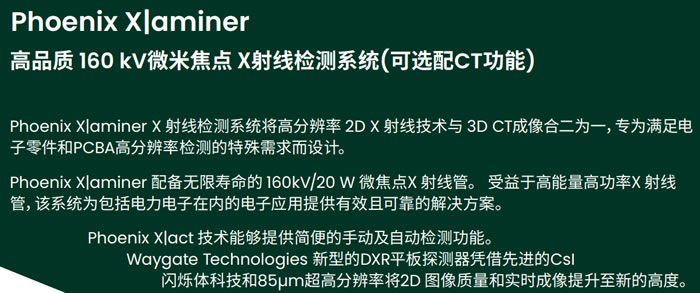

Phoenix X|aminer X 射线检测系统将高分辨率 2D X 射线技术与 3D CT成像合二为一，专为满足电
子零件和PCBA高分辨率检测的特殊需求而设计。
Phoenix X|aminer 配备无限寿命的 160kV/20 W 微焦点X 射线管。 受益于高能量高功率X 射线
管，该系统为包括电力电子在内的电子应用提供有效且可靠的解决方案。
 Phoenix X|act 技术能够提供简便的手动及自动检测功能。
Waygate Technologies 新型的DXR平板探测器凭借先进的CsI
闪烁体科技和85µm超高分辨率将2D 图像质量和实时成像提升至新的高度。
高品质 160 kV微米焦点 X射线检测系统(可选配CT功能)

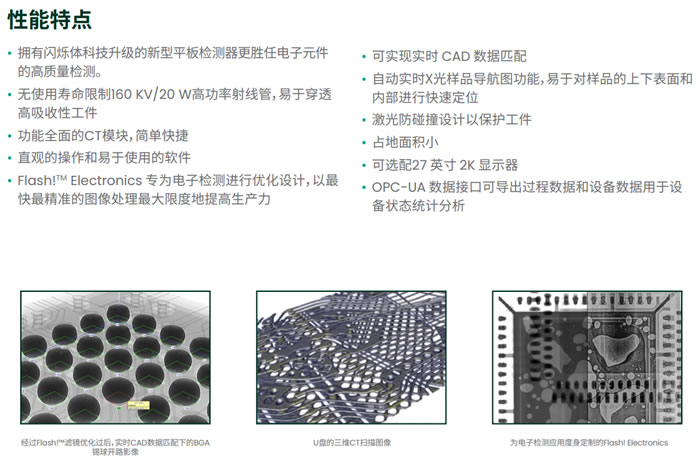

性能特点
• 拥有闪烁体科技升级的新型平板检测器更胜任电子元件的高质量检测。
• 无使用寿命限制160 KV/20 W高功率射线管，易于穿透高吸收性工件
• 功能全面的CT模块，简单快捷
• 直观的操作和易于使用的软件

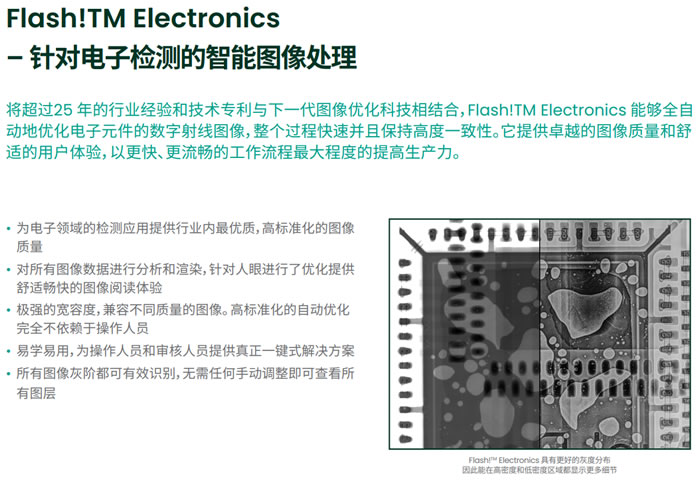

• Flash!TM Electronics 专为电子检测进行优化设计，以最快最精准的图像处理最大限度地提高生产力
• 可实现实时 CAD 数据匹配
• 自动实时X光样品导航图功能，易于对样品的上下表面和内部进行快速定位
• 激光防碰撞设计以保护工件
• 占地面积小
• 可选配27 英寸 2K 显示器
• OPC-UA 数据接口可导出过程数据和设备数据用于设备状态统计分析

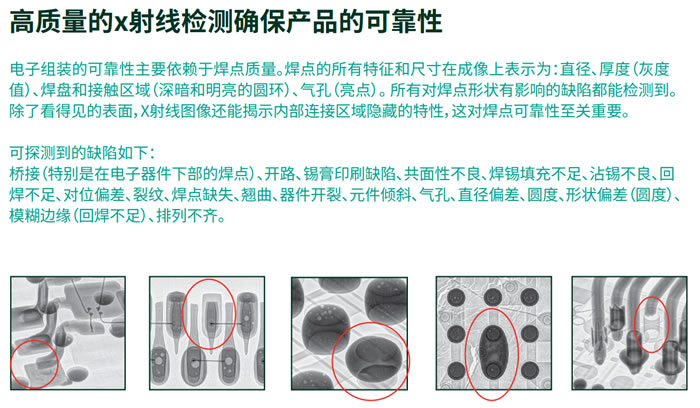

电子组装的可靠性主要依赖于焊点质量。焊点的所有特征和尺寸在成像上表示为：直径、厚度（灰度值）、焊盘和接触区域（深暗和明亮的圆环）、气孔（亮点）。 所有对焊点形状有影响的缺陷都能检测到。除了看得见的表面，X射线图像还能揭示内部连接区域隐藏的特性，这对焊点可靠性至关重要。

可探测到的缺陷如下：
桥接（特别是在电子器件下部的焊点）、开路、锡膏印刷缺陷、共面性不良、焊锡填充不足、沾锡不良、回
焊不足、对位偏差、裂纹、焊点缺失、翘曲、器件开裂、元件倾斜、气孔、直径偏差、圆度、形状偏差（圆度）、
模糊边缘（回焊不足）、排列不齐。

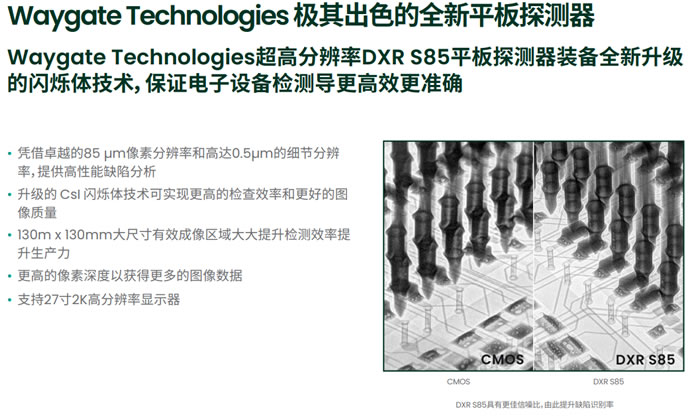

Waygate Technologies 极其出色的全新平板探测器 DXR S85具有更佳信噪比，由此提升缺陷识别率
• 凭借卓越的85 µm像素分辨率和高达0.5µm的细节分辨率，提供高性能缺陷分析
• 升级的 CsI 闪烁体技术可实现更高的检查效率和更好的图像质量
• 130m x 130mm大尺寸有效成像区域大大提升检测效率提升生产力
• 更高的像素深度以获得更多的图像数据
• 支持27寸2K高分辨率显示器


Phoenix X|act – 高灵活性的操作软件
Phoenix X|act 是一款集可编程X射线检测和图像处理为一体的功能强大的操作软件，可进行手动或者全自动X射线检测。它提供两个不同版本可供选择：base版以及operator版，具有多种新特点：
• 简便的宏命令记录用于简易化检测任务的编程
- 快速自动记录定位坐标和图像处理参数
- 一键保存显示图像的所有设置
• 增强的X射线导航图功能 - 一次生成后的导航图可用于同类型的产品检测
• 清晰的实时图像质量 - 优化的X射线图像保证了更高的缺陷检测率
• 实时CAD数据匹配
• 自动存储检测结果，图像和导航图
• 基于CAD文件的编程


Phoenix Datos|x – 高质量CT软件包
针对小尺寸电子元件的进阶检测和 3D 分析，Phoenix 为用户提供其专利所有的 三维 CT 解决方案。
Datos|x 是一款专用于CT应用的功能全面的软件包,可以操控和监控CT系统的各个功能部件。这款高度集成的软件包可以对所有相关步骤进行控制，例如，创建投影数据、数据三维重建以及体数据和投影数据可视。源于软件的自动功能设计，使得用户进行CT扫描变得简便、快捷，并可实现采集和数据重建同时进行。

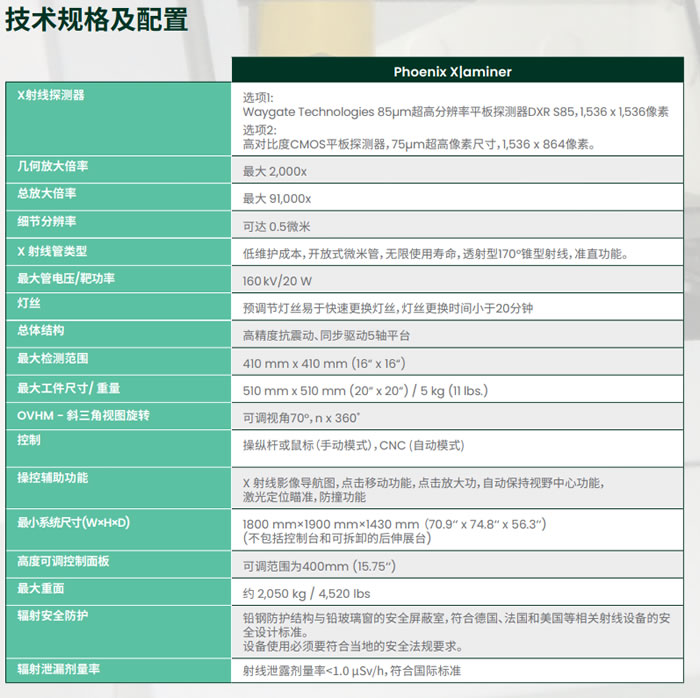

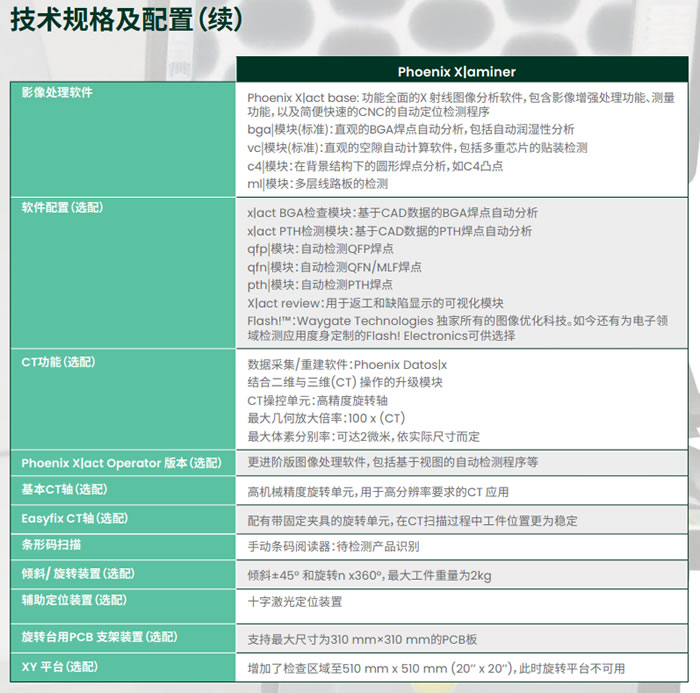

X射线探测器
选项1:
Waygate Technologies 85µm超高分辨率平板探测器DXR S85，1,536 x 1,536像素
选项2:
高对比度CMOS平板探测器，75µm超高像素尺寸，1,536 x 864像素。
几何放大倍率 最大 2,000x
总放大倍率 最大 91,000x
细节分辨率 可达 0.5微米
X 射线管类型 低维护成本，开放式微米管，无限使用寿命，透射型170°锥型射线，准直功能。
最大管电压/靶功率 160kV/20 W
灯丝 预调节灯丝易于快速更换灯丝，灯丝更换时间小于20分钟
总体结构 高精度抗震动、同步驱动5轴平台
最大检测范围 410 mm x 410 mm (16“ x 16“)
最大工件尺寸/ 重量 510 mm x 510 mm (20“ x 20“) / 5 kg (11 lbs.)
OVHM - 斜三角视图旋转 可调视角70°，n x 360˚
控制 操纵杆或鼠标（手动模式），CNC (自动模式)
操控辅助功能 X 射线影像导航图，点击移动功能，点击放大功，自动保持视野中心功能，激光定位瞄准，防撞功能
最小系统尺寸(W×H×D) 1800 mm×1900 mm×1430 mm （70.9‘‘ x 74.8‘‘ x 56.3‘‘)(不包括控制台和可拆卸的后伸展台)
高度可调控制面板 可调范围为400mm (15.75‘‘)
最大重面 约 2,050 kg / 4,520 lbs
辐射安全防护 铅钢防护结构与铅玻璃窗的安全屏蔽室，符合德国、法国和美国等相关射线设备的安全设计标准。
设备使用必须要符合当地的安全法规要求。
辐射泄漏剂量率 射线泄露剂量率<1.0 μSv/h，符合国际标准


Phoenix X|aminer – 实现您的最大优势
• 极高的缺陷检测范围保证易用性的同时满足高品质要求
• 样品放置快捷方便
• 具有自动检测能力
• 无使用寿命限制的微焦点X射线管
• 最高达0.5µm的细节分辨率
• Flash! Electronics图像优化技术 - 电子元件检测的最佳伙伴
• 27寸显示器令缺陷更易于观测识别
• OPC-UA 接口可提高效率并最大程度地减少停机时间
