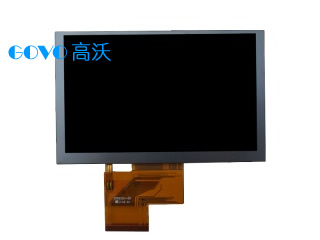

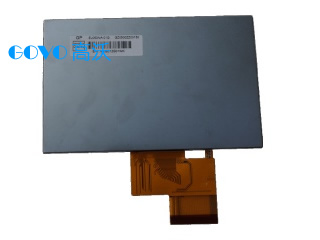

奇美液晶模组EJ050NA-01G 应用特征
基本信息 : |
面板品牌 |
面板型号 |
面板类型 |
|
INNOLUX |
EJ050NA-01G |
a-Si TFT-LCD, 液晶模组 |
|
|
工作环境 : |
RoHS状态 |
工作温度 |
存储温度 |
|
ROHS |
-20 ~ 70 °C |
-30 ~ 80 °C |
|
奇美液晶模组EJ050NA-01G 光学特征
基本信息 : |
面板亮度 |
可视角度 (L/R/U/D) |
反应时间 (ms) |
350 cd/m² (Typ.) |
70/70/50/70 (Typ.)(CR≥10) |
10/15 (Typ.)(Tr/Td) |
|
最佳视角 |
工作模式 |
对比度 |
|
6 o'clock |
TN,常白显示,透射式 |
500 : 1 (Typ.) (透射) |
|
显示颜色 : |
色域 |
显示颜色 |
白色色度 |
50% NTSC (CIE1931) |
16.7M (8-bit) |
X:0.310; Y:0.330 |
|
白场变动 : |
1.33/1.43 (Typ./Max.)(9 points) |
奇美液晶模组EJ050NA-01G 结构特征
面板尺寸 : |
5.0英寸 |
|||
像素特征 : |
像素数量 |
像素布局 |
像素间距 (mm) |
点间距 (mm) |
800(RGB)×480 , WVGA |
RGB垂直条状 |
0.135×0.135 |
0.045×0.135 |
|
结构尺寸 : |
显示区域 (mm) |
可视区域 (mm) |
外观尺寸 (mm) |
外观厚度 (mm) |
108(H) × 64.8(V) |
110.6(H) × 67.6(V) |
120.7(H) × 76.3(V) |
3.10±0.2 mm |
|
外观特征 : |
物理形状 |
风景肖像 |
宽高比 |
Shape Style |
平面矩形 |
风景模式 |
15:9 (H:V) |
- |
|
其它详情 : |
重量 |
表面防护 |
表面处理 |
|
58.5g (Typ.) |
- |
Clear |
