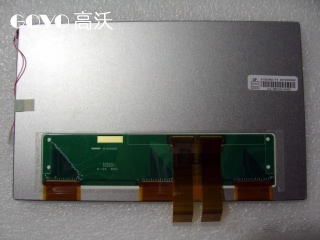

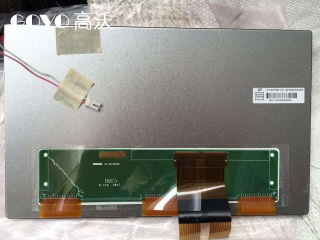

AT102TN03 V.9
- 产品品牌群创INNOLUX
- 产品型号AT102TN03 V.9
奇美液晶模组AT102TN03 V.9 应用详情
|
基本信息 : |
制造商 |
INNOLUX |
型号 |
AT102TN03 V.9 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
||
|
对角尺寸 |
10.2" |
别名 |
|
|
|
应用环境 : |
存储温度 |
-30 ~~ 85 °C |
工作温度 |
-30 ~~ 85 °C |
|
RoHS |
抗振性能 |
- |
奇美液晶模组AT102TN03 V.9 结构详情
|
像素特征 : |
解析度 |
800(RGB)×480 , WVGA |
点间距(mm) |
0.0925×0.2760 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.2775×0.2760 (H×V) |
|
|
结构尺寸 : |
显示区域(mm) |
222(H) × 132.48(V) |
开口区域(mm) |
225.3(H) × 135.7(V) |
|
外观尺寸(mm) |
235(H) × 145.8(V) |
外观厚度(mm) |
5.9±0.3 |
|
|
外观特征 : |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
15:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式 : |
Side mounting holes (6-M2) on left, right bezel |
|||
|
其它参数 : |
重量 |
325g (Typ.) |
表面处理 |
雾面 |
奇美液晶模组AT102TN03 V.9 光学详情
|
基本信息 : |
显示亮度 |
250 cd/m² (Typ.) |
对比度 |
300:1 (Typ.) (透射) |
|
可视角度 |
65/65/45/65 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
响应时间(ms) |
15/20 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐标 |
X:0.310; Y:0.330 |
支持颜色 |
262K (6-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.33/1.43 (Typ./Max.)(9 points) |
