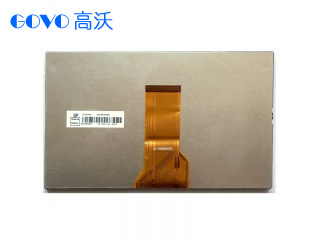

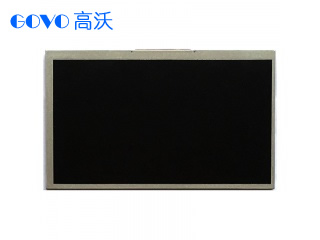

AT070TN92
- 产品品牌群创INNOLUX
- 产品型号AT070TN92
群创液晶模组AT070TN92 应用特征
|
基本信息 : |
制造商 |
型号 |
类型 |
|
|
INNOLUX |
AT070TN92 |
a-Si TFT-LCD , 液晶模组 |
|
|
|
应用环境 : |
RoHS |
工作温度 |
存储温度 |
|
|
ROHS |
-20 ~ 70 °C |
-30 ~ 80 °C |
||
|
备注信息 : |
DE/SYNC mode selectable, 2 in 1 FPC |
|||
群创液晶模组AT070TN92 结构特征
|
对角尺寸 : |
7.0 inch |
|||
|
像素特征 : |
像素数量 |
像素排列 |
点间距(H×V) |
像素间距(H×V) |
|
800(RGB)×480 , WVGA |
RGB垂直条状 |
0.0642×0.1790 mm |
0.1926×0.1790 mm |
|
|
结构尺寸 : |
显示区域(H×V) |
开口区域(H×V) |
外观尺寸(H×V) |
外观厚度 |
|
154.08×85.92 mm |
156.7×89.1 mm |
164.9×100 mm |
5.7±0.3 mm |
|
|
外观特征 : |
物理形状 |
宽高比(H:V) |
风景肖像 |
外观样式 |
|
平面矩形 |
16:9 |
风景模式 |
- |
|
|
其它参数 : |
重量 |
表面防护 |
表面处理 |
|
|
150g (Typ.) |
- |
雾面 |
||
|
安装孔位 : |
Without |
|||
群创液晶模组AT070TN92 光学特征
|
基本信息 : |
显示亮度 |
显示模式 |
对比度 |
|
250 cd/m² (Typ.) |
TN，常白显示，透射式 |
500:1 (Typ.) (透射) |
|
|
推荐视角 |
可视角度 |
响应时间 |
|
|
6 o'clock |
70/70/50/70 (Typ.)(CR≥10) |
10/15 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
色域 |
支持颜色 |
白色坐标 |
|
50% NTSC (CIE1931) |
262K/16.7M (6-bit / 6-bit + Dithering) |
Wx:0.310; Wy:0.330 |
|
|
亮度均匀性 : |
1.33/1.43 (Typ./Max.)(9 points) |
||
