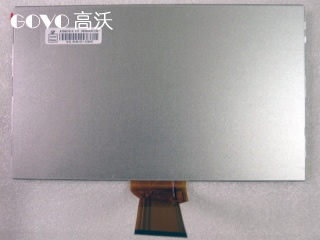

奇美液晶模组AT090TN12 V.3 应用详情

基础信息 :

品牌：奇美

型号名称：AT090TN12 V.3 1

屏幕类型： a-Si TFT-LCD , 液晶模组

屏幕尺寸：9.0 inch 适用于便携式DVD数码相框

最大额定 :      工作温度-20 ~ 70 °C存储温度-30 ~ 80 °CRoHSRoHS

典型特征 :      表面雾面6/8位灰阶可选风景模式白光LED背光宽屏上/下,左/右翻转显示

备注信息 :      2 in 1 FPC, FPC length 80.0mm

奇美液晶模组AT090TN12 V.3 光学详情

基础信息 :      亮度(cd/m²)250 (Typ.) 对比度 500:1 (Typ.) (透射)

最佳角度 :      6 o'clock响应速度10/15 (Typ.)(Tr/Td) ms可视角度70/70/50/70 (Typ.)(CR≥10)光学模式TN，常白显示，透射式

色彩性能 :      色度Wx:0.310; Wy:0.330颜色数量 262K/16.2M (6-bit / 6-bit + Dithering) 色域 50% NTSC (CIE1931) 白场变动1.33/1.43 (Typ./Max.)(9 points)

奇美液晶模组AT090TN12 V.3 结构详情

像素特征 :      分辨率800(RGB)×480 , WVGA像素配置 RGB垂直条状  点间距(W×H)0.0825×0.2327 mm像素间距(W×H)0.2475×0.2327 mm

物理尺寸 :      显示尺寸198(W)×111.696(H) mm 外观尺寸211.1(W)×126.5(H) mm可视尺寸201.0(W)×114.7(H) mm 外观厚度5.9±0.3 mm

外观特征 :      物理形状平面矩形风景肖像风景模式宽高比(W:H)16:9外观样式 -

其它细节 :      重量253g (Typ.)表面处理雾面
