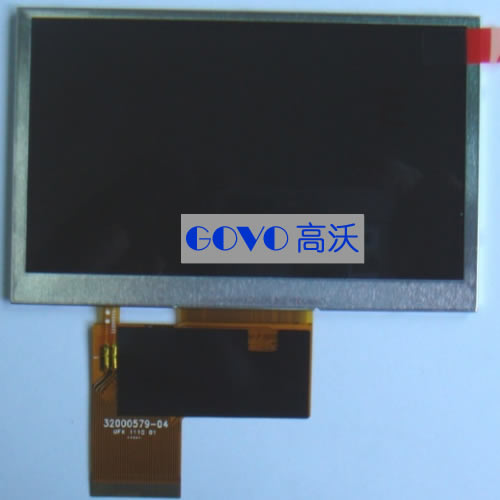

奇美液晶模组AT043TN24 V.7 应用详情

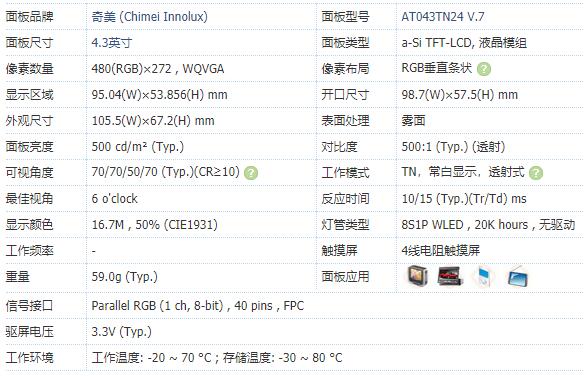

基本信息 :

面板品牌:奇美

面板型号:AT043TN24 V.7

面板尺寸:4.3英寸

面板应用:便携导航仪车载显示MP4 PMP掌上电视

面板类型 :a-Si TFT-LCD , 液晶模组

工作环境 :工作温度-20 ~ 70 °C存储温度-30 ~ 80 °C

RoHS状态:RoHS

典型特征 :表面雾面风景模式带触摸屏白光LED背光宽屏

备注信息 :3 in 1 FPC



奇美液晶模组AT043TN24 V.7 结构详情

像素特征 :像素数量480(RGB)×272 , WQVGA点间距0.066×0.198 mm (H×V)像素布局 RGB垂直条状  像素间距0.198×0.198 mm (H×V)

结构尺寸 :显示区域95.04×53.856 mm (H×V) 可视区域98.7×57.5 mm (H×V) 外观尺寸105.5×67.2 mm (H×V) 外观厚度4.05±0.2 mm

外观特征 :外观形状平面矩形风景肖像风景模式 宽高比16:9 (H:V)

触摸屏 :同时触点-信号-控制器-触摸屏4线电阻触摸屏

其它特征 :重量59.0g (Typ.)

表面处理:雾面



奇美液晶模组AT043TN24 V.7 光学详情

基本信息 :面板亮度500 cd/m² (Typ.)对比度 500:1 (Typ.) (透射)

可视角度:70/70/50/70 (Typ.)(CR≥10)光学模式TN，常白显示，透射式最佳视角6 o'clock反应时间10/15 (Typ.)(Tr/Td) ms

色彩性能 :白色色度Wx:0.310; Wy:0.330显示颜色 16.7M (8-bit) 色域 50% NTSC (CIE1931) 亮度变动1.33/1.43 (Typ./Max.)(9 points)
